برای سفارش مونتاژ PCB چه فایلهایی لازم است؟
Gerber، BOM (Bill of Materials — فهرست مواد و قطعات)، Pick and Place، Assembly Drawing و دستورالعمل تست را برای سفارش مونتاژ PCB (Printed Circuit Board — برد مدار چاپی) کامل و هماهنگ آماده کنید.

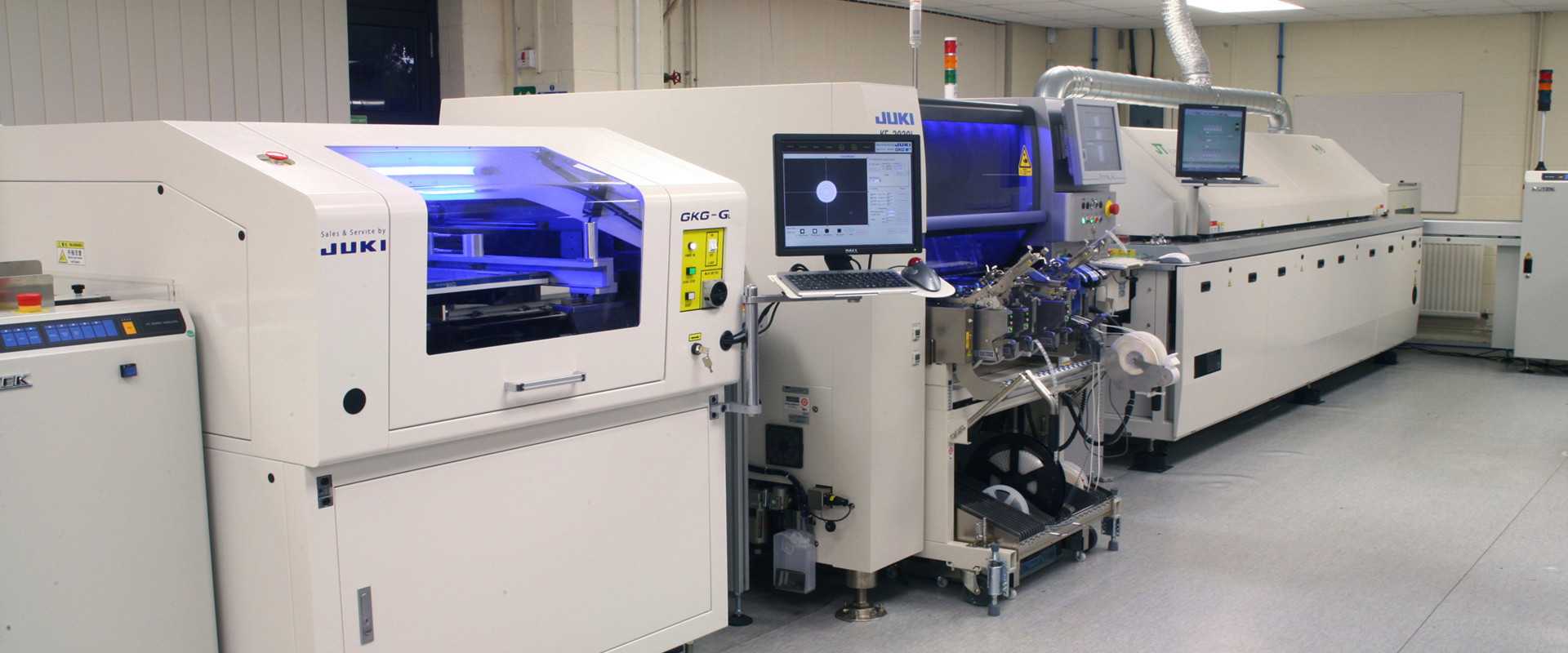

# برای سفارش مونتاژ برد چه فایلهایی لازم است؟
پاسخ کوتاه
برای مونتاژ، فایل Gerber بهتنهایی کافی نیست. سازنده باید بداند چه قطعهای، در چه نقطهای، با چه زاویهای و روی کدام سمت برد نصب میشود. حداقل بسته شامل فایلهای ساخت برد، فهرست قطعات، فایل جای قطعات و نقشه مونتاژ است. قطعاتی را که نباید نصب شوند نیز روشن علامت بزنید. نام قطعات و نسخه برد باید در همه فایلها یکسان باشد.
بسته اصلی
| فایل | پاسخ به چه سؤال؟ |
|---|---|
| Gerber + Drill | برد خام چگونه ساخته شود؟ |
| BOM | چه قطعهای با چه مشخصاتی تهیه و نصب شود؟ |
| Pick and Place | هر قطعه کجا، با چه زاویه و در کدام سمت قرار گیرد؟ |
| Assembly Drawing | جهت، محل، DNP (Do Not Populate — قطعه نصب نشود) و نکات دیداری چیست؟ |
| Paste Data | استنسیل و حجم اولیه خمیر چگونه تعریف شود؟ |
| Work Instruction | قطعات خاص، لحیم دستی، چسب، Cleaning و فرایند چیست؟ |
| Test/Programming | برد پس از مونتاژ چگونه تأیید و برنامهریزی شود؟ |
Gerber و Drill
بسته برد خام باید پیش از مونتاژ Release شده باشد. تغییر Gerber بعد از نهاییشدن BOM/CPL (Component Placement List — فهرست جایگذاری قطعات) میتواند موقعیت قطعه یا Revision را ناسازگار کند. Preview Top و Bottom، تعداد لایه و ابعاد را کنترل کنید.
BOM
BOM باید Part Number سازنده را محور قرار دهد، نه فقط عبارتهایی مانند 10k یا 100nF. برای هر ردیف حداقل Designator، Quantity، Description/Value، Manufacturer، MPN (Manufacturer Part Number — شماره قطعه سازنده)، Footprint و وضعیت نصب لازم است. قطعه جایگزین باید قاعده تأیید روشن داشته باشد.
فایل جای قطعات (Pick and Place)
این فایل شامل Designator، X، Y، Rotation و Side است. واحد، مبدأ و قرارداد زاویه باید با Preview مونتاژ تطبیق داده شود. فایل خودکار بدون بازبینی ممکن است Rotation کتابخانه یا مرکز Footprint اشتباه داشته باشد.
نقشه مونتاژ
نقشه مونتاژ مرجع انسانی است و باید Top و Bottom، Designator، Outline قطعات، Pin 1، پلاریته و DNP را روشن نشان دهد. برای قطعهای که Orientation آن در Preview مبهم است، Detail View اضافه کنید.
قطعات نصبنشده و نسخههای مختلف برد
قطعات Do Not Populate را با یک روش واحد مدیریت کنید. حذف Designator از BOM ولی باقیماندن در CPL میتواند خطای تطبیق ایجاد کند. Variant نامگذاریشده و فهرست DNP کنترلشده ارائه دهید.
چه توضیحات دیگری باید همراه سفارش باشد؟
- برنامه Firmware و نسخه آن
- روش Program و کلید/فایل امنیتی با مسیر انتقال امن
- Torque پیچ یا قطعه مکانیکی
- نوع سیم، کانکتور و Pinout Harness
- ماده Thermal Interface یا Adhesive
- قطعه حساس به رطوبت یا ESD (Electrostatic Discharge — تخلیه الکترواستاتیکی)
- پروفایل Reflow ویژه در صورت الزام قطعه
- معیار پذیرش و Test Limit
- شماره سریال و Traceability
چگونه هماهنگی فایلها را کنترل کنیم؟
- Revision همه فایلها را مقایسه کنید.
- Designatorهای BOM و CPL را با Join نرمافزاری کنترل کنید.
- Quantity هر ردیف را با تعداد Designator بسنجید.
- Footprint را با Package Datasheet تطبیق دهید.
- Preview مونتاژ را با Assembly Drawing مقایسه کنید.
- DNPها و Bottom-side قطعات را جدا کنترل کنید.
- نمونه First Article را قبل از تیراژ تأیید کنید.
اشتباهات رایج
- BOM فقط با Value و بدون MPN
- Rotation صحیح از نظر EDA (Electronic Design Automation — خودکارسازی طراحی الکترونیکی) ولی نادرست در ماشین مقصد
- تفاوت حروف Designator بین BOM و CPL
- مخلوط شدن Revision برد و BOM
- نبود نقشه پلاریته
- تعریف جایگزین بدون تأیید مهندسی
- درخواست تست بدون Fixture، Limit یا روش اتصال
چکلیست
- Gerber/Drill تأیید شده است.
- BOM دارای MPN و Designator دقیق است.
- CPL شامل X/Y/Rotation/Side و واحد روشن است.
- Assembly Drawing دو سمت آماده است.
- DNP و Variantها یکساناند.
- Firmware، تست و Work Instruction ثبت شدهاند.
- First Article و روش تأیید تعریف شده است.
