# خطاهای خط دور برد، شیار و برش داخلی در فایل تولید
پاسخ کوتاه
خط دور برد باید یک مسیر بسته و بدون خط اضافه باشد. اگر گوشهای باز بماند، دو خط روی هم بیفتد یا یک شکل دورافتاده در همان لایه وجود داشته باشد، کارخانه ممکن است اندازه یا محل برش را اشتباه تشخیص دهد. خط دور برد، شیارها و سوراخها را در یک نمایشگر مستقل باز کنید و اندازه نهایی را دوباره بسنجید.
خط دور برد چه نقشی دارد؟
Outline مشخص میکند پنل با Router، V-Score یا فرایند ترکیبی چگونه به شکل نهایی برسد. این لایه الزاماً دستور کامل ماشین نیست؛ CAM سازنده آن را به Toolpath تبدیل میکند. بنابراین شعاع داخلی، حداقل عرض Slot، فاصله مس تا لبه و روش جداسازی باید قابل اجرا باشند.
خطاهای متداول
مسیر باز
دو انتهای خط بهظاهر به هم رسیدهاند ولی مختصاتشان یکی نیست. Viewer یا سامانه قیمتگذاری ممکن است نتواند سطح برد را محاسبه کند.
خطوط تکراری
دو کپی از یک Edge روی هم قرار دارند. CAM ممکن است آنها را یکبار یا دوبار تفسیر کند و نیازمند بررسی دستی شود.
وجود چند خط دور برد
Outline قدیمی در Mechanical Layer دیگر یا فایل GM (Gerber Mechanical Layer — لایه مکانیکی گربر) اضافی داخل ZIP (ZIP Archive Format — قالب بایگانی فشرده) باقی مانده است. JLCPCB در راهنمای Gerber خود برای FR-4 (Flame Retardant Grade 4 — ماده کندسوزکننده رده ۴) توصیه میکند فقط یک لایه Outline روشن باقی بماند.
شیء دورافتاده
یک متن، Dimension، نقطه یا خط دور از برد Bounding Box را بزرگ میکند. نتیجه، ابعاد و قیمت تشخیصدادهشده اشتباه است.
برش داخلی بدون توضیح

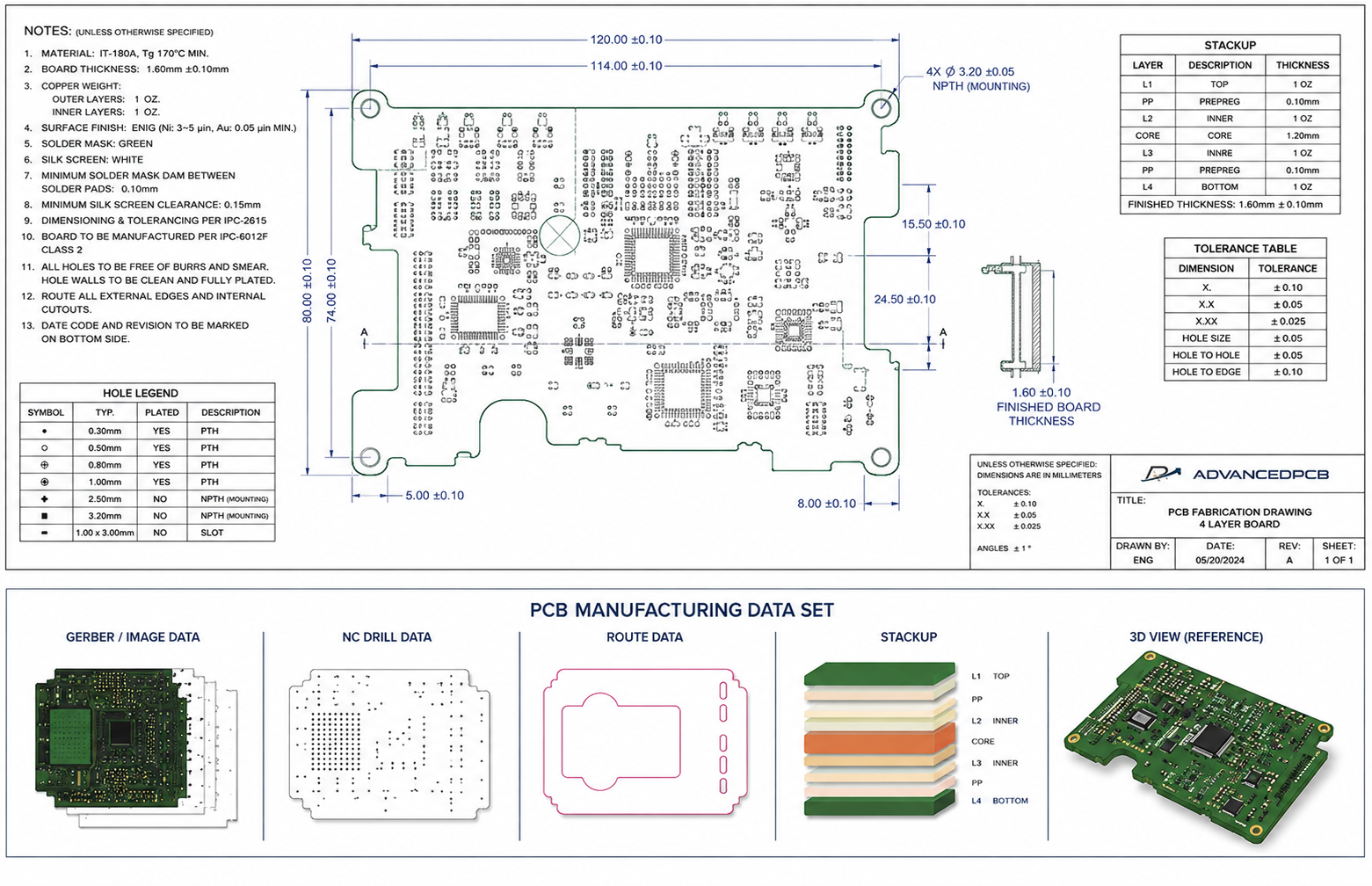

شکل بسته داخل برد ممکن است Keepout، چاپ یا Cutout واقعی باشد. آن را در لایه مکانیکی مشخص و در Fab Drawing/Remark معرفی کنید.
گوشه داخلی غیرقابل ساخت
Router گرد است و گوشه داخلی کاملاً تیز تولید نمیکند. اگر قطعه مکانیکی به گوشه تیز نیاز دارد، Dog-bone یا فرایند مناسب را با سازنده هماهنگ کنید.
Slot آبکاریشده و بدون آبکاری
Slot تنها یک خط گرافیکی نیست. باید نوع آبکاری، عرض نهایی، طول و روش تعریف آن روشن باشد. بعضی EDA (Electronic Design Automation — خودکارسازی طراحی الکترونیکی)ها Slot را در Drill و برخی در Route Layer خروجی میدهند. Preview سازنده را کنترل و در ویژگی حساس توضیح صریح اضافه کنید.
برای Plated Slot، Pad مسی و حاشیه آبکاری نیز باید کافی باشد. برای NPTH (Non-Plated Through Hole — سوراخ عبوری بدون آبکاری)، فاصله مس و Mask مطابق نیاز طراحی و Capability کارخانه تعیین شود.
V-Score یا Routing؟
V-Score برای خطوط مستقیم و جداسازی پنل مناسب است و شکل آزاد نمیسازد. Routing شکلهای پیچیده را ایجاد میکند اما شعاع ابزار و زمان ماشینکاری دارد. Mouse-bite نیز لبه باقیمانده و تنش جداسازی ایجاد میکند.
انتخاب روش باید براساس شکل برد، قطعات نزدیک لبه، جهت تنش، کیفیت لبه و پنل مونتاژ انجام شود.
روش بازبینی
- فقط Outline را روشن کنید.
- بسته بودن تمام Contourها را بررسی کنید.
- ابعاد کلی را اندازه بگیرید.
- Copper و Component Courtyard را اضافه و فاصله تا لبه را کنترل کنید.
- Drill/Route را روی Outline قرار دهید.
- Cutoutها را با مدل مکانیکی مقایسه کنید.
- فایل ZIP نهایی را در سامانه قیمتگذاری ببینید.
چکلیست
- یک Outline اصلی وجود دارد.
- مسیر بیرونی بسته و بدون خط تکراری است.
- Cutoutها بسته و مشخصاند.
- ابعاد با نقشه مکانیکی تطابق دارند.
- Slotها نوع و عرض روشن دارند.
- Copper، Pad و قطعه از لبه فاصله مناسب دارند.
- V-Score/Mouse-bite/Route با پنل هماهنگ است.
