# راهنمای انتخاب تعداد لایه و چیدمان لایههای PCB (Printed Circuit Board — برد مدار چاپی)
> تصویر اصلی پیشنهادی در ../images/layer-count-stackup/ ذخیره شده است. وضعیت اجازه انتشار را پیش از بارگذاری در وردپرس بررسی کنید.
پاسخ کوتاه
تعداد لایه فقط به شلوغی مسیرها بستگی ندارد. مسیر برگشت جریان، کاهش نویز، توزیع تغذیه، قطعات پرتراکم، گرما و هزینه نیز مهماند. برای بسیاری از مدارهای دیجیتال سریع، یک برد چهارلایه با سطح کامل زمین مطمئنتر از برد دولایه شلوغ است. ترتیب و ضخامت لایهها را پیش از شروع مسیرکشی با سازنده هماهنگ کنید.
چه زمانی دولایه کافی است؟
- مدار کمسرعت و کمتراکم است.
- مسیرهای برگشت کوتاه و پیوسته قابل ایجادند.
- نیاز جدی کنترل امپدانس یا EMC وجود ندارد.
- قطعات Pitch ریز یا BGA (Ball Grid Array — آرایه شبکهای توپی) پیچیده نیستند.
- ابعاد برد اجازه Routing تمیز میدهد.
حتی در دولایه بهتر است یک سمت تا حد ممکن Ground Pour پیوسته داشته باشد و مسیر سیگنال شکاف مسیر برگشت ایجاد نکند.
چه زمانی چهارلایه منطقی است؟
- تعداد Net و تراکم Routing بالا رفته است.
- مدار لبههای سریع، کلاک، USB (Universal Serial Bus — گذرگاه سریال همگانی)، Ethernet یا RF (Radio Frequency — فرکانس رادیویی) دارد.
- Plane مرجع پیوسته برای Signal Integrity لازم است.
- توزیع Power/Ground باید کمامپدانستر باشد.
- هدف کاهش Loop Area و بهبود EMC است.

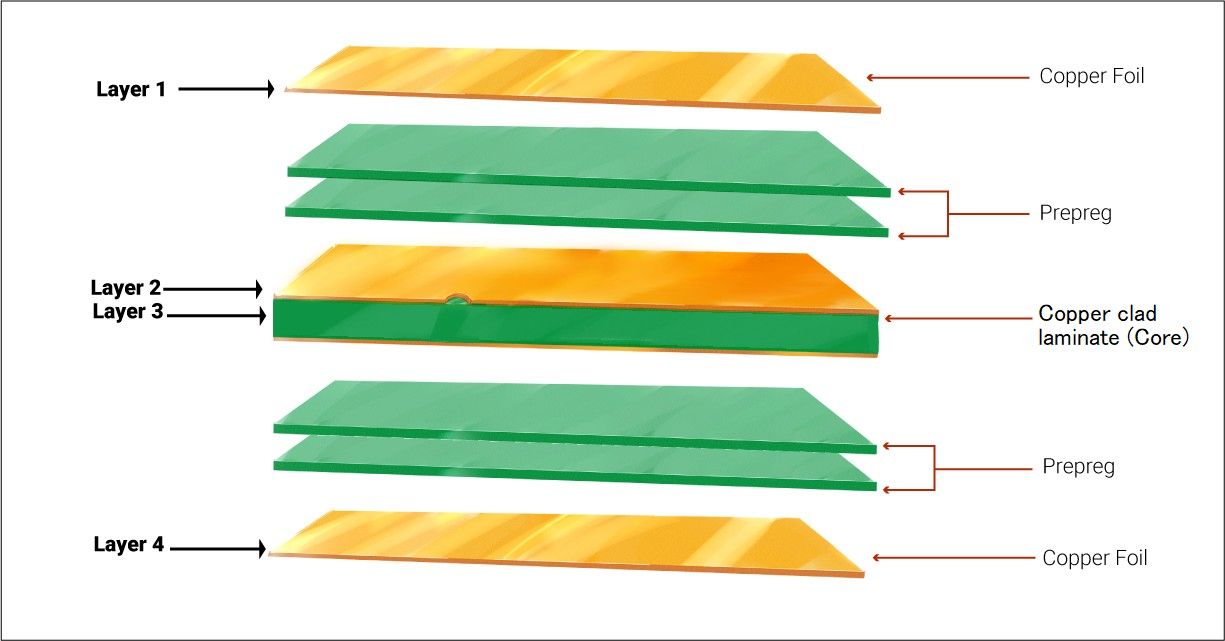

یک Stack-up رایج چهارلایه میتواند Signal–Ground–Power/Signal–Signal باشد، اما ترتیب دقیق به ضخامت، امپدانس و کاربرد بستگی دارد. نسخه اینترنتی را بدون محاسبه کپی نکنید.
چرا چیدمان لایهها باید پیش از مسیرکشی مشخص شود؟
امپدانس به عرض Track، ضخامت مس، فاصله تا Plane، ثابت دیالکتریک و هندسه کوپل وابسته است. تغییر Dielectric پس از Route ممکن است عرض مورد نیاز را عوض کند. AdvancedPCB نیز توصیه میکند Layer Count، Assignment، ضخامت نهایی، Copper، Dielectric، Impedance و Via Structure در ابتدای طراحی تعیین شوند.
اصول چیدمان لایهها
- هر لایه سیگنال سریع یک Reference Plane نزدیک و پیوسته داشته باشد.
- Plane مرجع در مسیر سیگنال شکاف نخورد.
- لایههای متقارن به کنترل تاببرداشتن کمک میکنند.
- Signal Layerهای مجاور بدون Plane میانی میتوانند Crosstalk را افزایش دهند.
- Power Plane جایگزین Decoupling مناسب نیست.
- تغییر لایه سیگنال سریع باید مسیر برگشت را نیز با Via مناسب مدیریت کند.
قطعات BGA به چند لایه نیاز دارند؟
Pitch، تعداد ردیف، تعداد I/O (Input/Output — ورودی/خروجی)، Via Technology و قوانین سازنده تعیین میکنند چند لایه برای Escape Routing لازم است. افزودن لایه همیشه مشکل را حل نمیکند؛ گاهی Via-in-Pad، Blind Via یا تغییر Package لازم است که هزینه و ریسک فرایند را افزایش میدهد.
لایههای بیشتر چه هزینههایی دارند؟
- مراحل Lamination و Drilling پیچیدهتر
- کنترل Registration دشوارتر
- احتمال نیاز به ماده و Stack-up ویژه
- زمان و هزینه بیشتر
- محدودیت بیشتر در ضخامت و Via Aspect Ratio
اما اگر چهارلایه باعث کوچکشدن برد، کاهش Rework و حل EMC شود، هزینه کل محصول ممکن است کمتر شود.
روش تصمیمگیری
- رابطها و Edge Rateها را فهرست کنید.
- نیاز Reference Plane هر گروه را تعیین کنید.
- تراکم Routing و Packageها را برآورد کنید.
- Power Integrity و جریان Planeها را بررسی کنید.
- Stack-upهای استاندارد سازنده را بگیرید.
- Impedance Geometry را با کارخانه نهایی کنید.
- Via Strategy را تعیین کنید.
- سپس قواعد و Routing را آغاز کنید.
چکلیست
- تعداد لایه از نیاز مهندسی آمده، نه عادت طراح.
- هر سیگنال سریع Reference Plane پیوسته دارد.
- Stack-up قبل از Route با سازنده هماهنگ شده است.
- Finished Copper و Dielectric مشخصاند.
- Impedance و Tolerance در یک محل کنترلشده ثبت شدهاند.
- Via Structure و Aspect Ratio قابل ساختاند.
- ساختار کلی تا حد ممکن متقارن است.
